Jez Vlaské I

Jez Vlaské  •  Fotografie (19)  • Foto: Bobkart

Vstoupit do fotogalerie (19 fotografií)

S obslužným domečkem

Vstoupit do fotogalerie (19 fotografií)

K nejčastějším regulačním vodním stavbám na řekách od pradávna patří různé jezy a splavy. Kromě regulační funkce nezřídka měly i funkci energetickou. Než přišel James Watt se svým kouřícím vynálezem, musela lidstvu stačit síla paží či nohou, dobytka, vody a větru. Ty poslední dvě vlastně byly tak říkajíc bez námahy, pomineme-li fakt, že se nejdřív muselo ale vyrobit nějaké zařízení, které by sílu živlů dokázalo spoutat.

Foto: Bobkart

Síla vody se užívala k přeměně přímého pohybu (vodní tak) na otáčivý (nějaké kolo). A aby to mělo větší sílu, postavila se nějaká hráz nebo stupeň, která sílu vody znásobila. No a jez je vlastně také taková malá hráz, která zvedne hladinu o maximálně pár metrů, Na větších tocích můžeme vidět i jezy či splavy několikametrové výšky (klidně 5), menší řeky většinou vystačí s menším převýšením, nakonec se to odvíjí od reliéfu okolní KRAJINY. První jezy či splavy byly spíše dřevěné konstrukce, postupně se přidávalo zpevňující kamení, s rozvojem techniky přišly i jezy zděné, betonové a železobetonové. Pokud je u jezu nějaké energetické zařízení, musela zde být nějaká konstrukce, která regulovala přítok vody na stroj. Jednoduchá stavidla, kde se třebas jen přidávají fošny a trámy se nahrazují stavidly se zvedacím mechanizmem, moderní konstrukce jezů dnes umožňují regulovat výšku přelivu přímo celého jezu. Takovým konstrukcemi jsou různé pohyblivé klapky, které za využití hydraulického vztlaku umožňují pohyb skoro celé hrany jezu, nebo části (jsou-li klapky dělené).

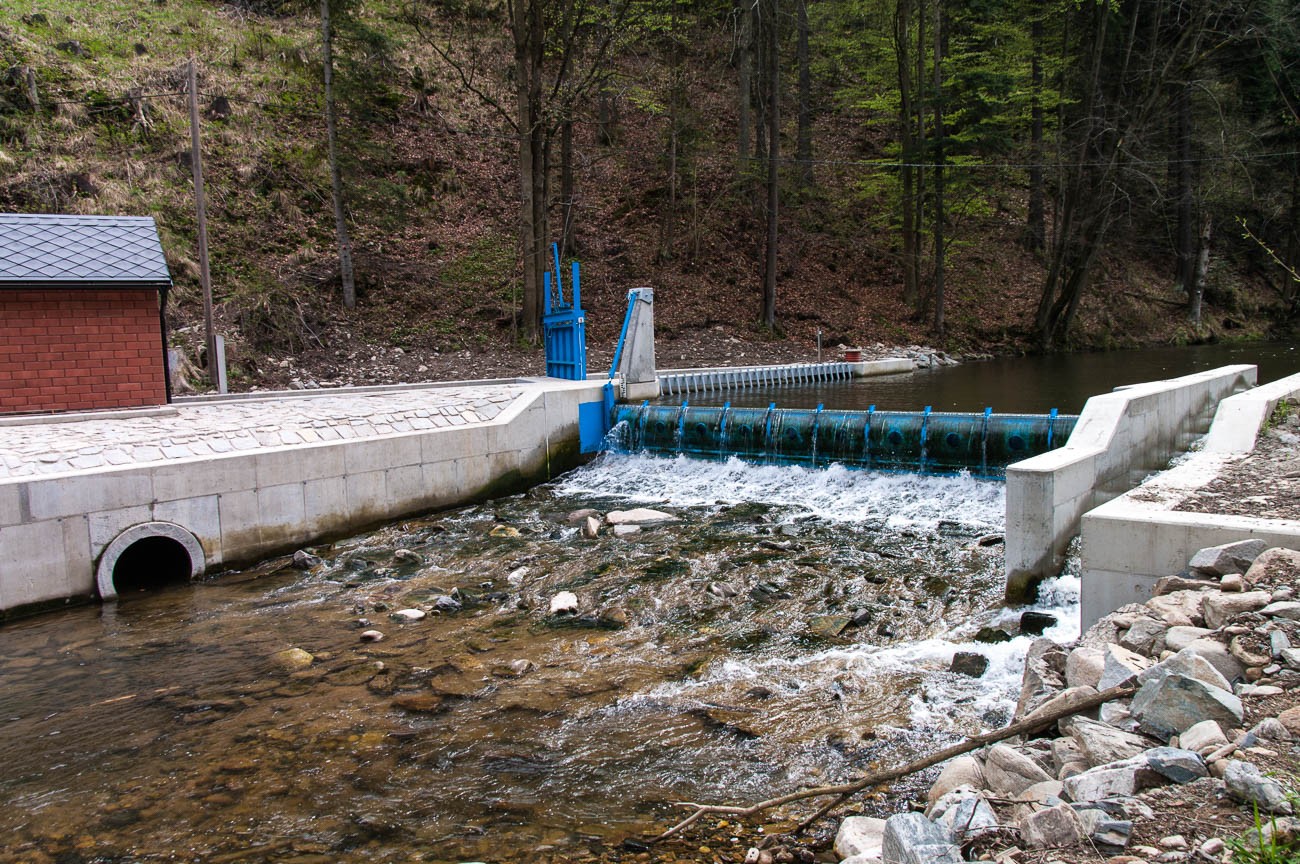

Byť malý, ale pěkně vyvedený jez s klapkami můžeme vidět u Vlaského nedaleko Hanušovic. Na 331,1 říčním kilometru byl v roce 2012 postaven nový jez s pohyblivou klapkou. Základ jezu je železobetonový, šířka 10 m, maximální výška přelivu 1,5 m. Průtok vody v místě je udávaný průměrně 2,4 m3.s-1. Moderní jez je opatřen rybím přechodem, jak to vyžadují současné předpisy. Jez má energetickou funkci. Tlakovým převaděčem (betonové potrubí) je odváděna voda se spádem 5,4 m do MVE. Jedna přímoproudá Kaplanova turbína pohání generátor s instalovaným výkonem 110 kW.

Autor: Bobkart

Další články autora: 2464
